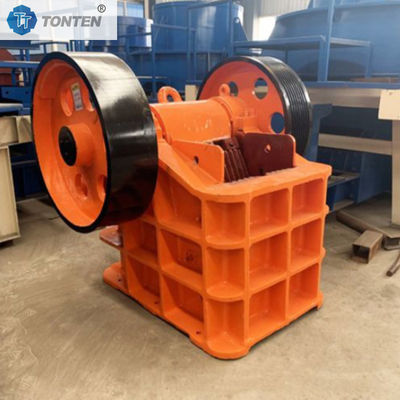

হার্ড রক ক্রাশিং জ চোয়াল ক্রাশার কংক্রিট কোয়ারি চোয়াল ক্রাশার মেশিন

হার্ড রক ক্রাশিং জ' ক্রাশার কংক্রিট কোয়ারি জ' ক্রাশার মেশিন

পরিচিতি:

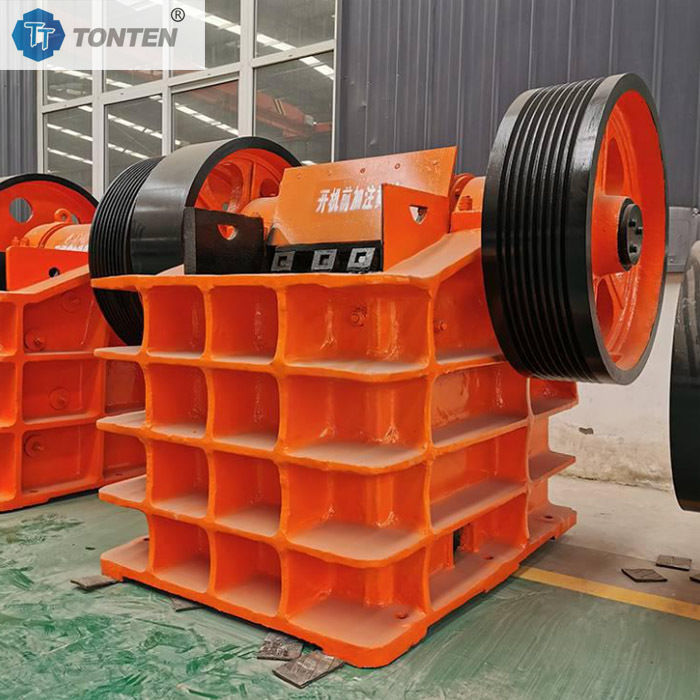

টনটেন মেশিনারী জ' ক্রাশার মুভেবেল এবং ফিক্সড চোয়ালের মধ্যে পর্যায়ক্রমিক চাপ প্রয়োগের মাধ্যমে উপাদানগুলিকে চূর্ণ করে। এটি একটি আকরিক ক্রাশিং উৎপাদন লাইনের সবচেয়ে মৌলিক এবং মূল মোটা ক্রাশিং সরঞ্জাম। পুরো জ' ক্রাশারের মৌলিক কাঠামো সাধারণত উচ্চ-মানের ঢালাই ইস্পাত প্লেট বা ঢালাই ইস্পাত দিয়ে তৈরি করা হয়, যার জন্য উল্লেখযোগ্য প্রভাব লোড সহ্য করার জন্য অত্যন্ত উচ্চ শক্তি এবং দৃঢ়তা প্রয়োজন। বৃহৎ গোলাকার রোলার বিয়ারিং দ্বারা এক্সেন্ট্রিক শ্যাফ্ট সমর্থিত। এক্সেন্ট্রিক অংশটি মুভেবেল চোয়ালকে চালায়, যা মোটরের ঘূর্ণন গতিকে চাপ প্রয়োগের গতিতে রূপান্তরিত করে। সংযোগকারী রডটি একটি শক্তি সংক্রমণ উপাদান এবং ওভারলোড সুরক্ষা ডিভাইস উভয় হিসাবে কাজ করে। যখন অ-চূর্ণযোগ্য উপাদান (যেমন লোহার ব্লক) ক্রাশিং চেম্বারে প্রবেশ করে, তখন সংযোগকারী রডটি ভেঙে যায় বা ছিঁড়ে যায়, যা প্রধান ইউনিটের অন্যান্য মূল উপাদানগুলিকে ক্ষতির হাত থেকে রক্ষা করে। স্রাব খোলার আকার সামঞ্জস্য করতে একটি সমন্বয় ডিভাইস ব্যবহার করা হয়, যার ফলে চূড়ান্ত পণ্যের কণার আকার নিয়ন্ত্রণ করা যায়। একটি ফ্লাইহুইল এক্সেন্ট্রিক শ্যাফ্টের প্রতিটি প্রান্তে মাউন্ট করা হয়। এটি নিষ্ক্রিয় স্ট্রোকের সময় শক্তি সঞ্চয় করে এবং কার্যকরী স্ট্রোকের সময় (উপাদান চাপানো) এটি নির্গত করে, যার ফলে মোটরের লোড হ্রাস পায় এবং মসৃণ মেশিনের অপারেশন নিশ্চিত হয়।

কাজের নীতি:
প্রক্রিয়াটি একটি চক্রাকার "ফিড-এক্সট্রুশন-ডিসচার্জ" চক্র হিসাবে সংক্ষিপ্ত করা যেতে পারে:

খাওয়ানো এবং ক্ল্যাম্পিং: উপাদান ক্রাশারের উপরে ফিড খোলার থেকে ক্রাশিং চেম্বারে পড়ে। এক্সেন্ট্রিক শ্যাফ্ট এবং সংযোগকারী রডের মাধ্যমে চালিত, মুভেবেল চোয়াল প্লেটটি ফিক্সড চোয়াল প্লেটের দিকে চলে যায়, দুটি চোয়াল প্লেটের মধ্যে উপাদানটিকে ক্ল্যাম্প করে।

এক্সট্রুশন এবং ক্রাশিং: মুভেবেল চোয়াল প্লেটটি সামনের দিকে এবং উপরের দিকে চলতে থাকে, উপাদানের উপর বিশাল চাপ প্রয়োগ করে। যখন চাপ উপাদানের সংকোচকারী শক্তি অতিক্রম করে, তখন উপাদানটি চেপে যায়, বিভক্ত হয় এবং চূর্ণ হয়।

ডিসচার্জ: মুভেবেল চোয়াল প্লেট পিছিয়ে যাওয়ার সাথে সাথে চূর্ণ উপাদান মাধ্যাকর্ষণ শক্তির কারণে নীচের দিকে চলে যায়। বর্তমান স্রাব খোলার আকারের চেয়ে ছোট উপাদান নীচে থেকে নির্গত হয়, যখন বৃহত্তর উপাদান ক্রাশিং চেম্বারে থাকে, পরবর্তী চক্রের সময় পুনরায় এক্সট্রুশনের জন্য অপেক্ষা করে।

পর্যায়ক্রমিক চক্র: এক্সেন্ট্রিক শ্যাফ্ট ক্রমাগত ঘোরে, প্রতি মিনিটে শত শত বার মুভেবেল চোয়াল প্লেটকে পর্যায়ক্রমিক গতিতে চালায়। এই প্রক্রিয়াটি নিজেকে পুনরাবৃত্তি করে, যা অবিচ্ছিন্ন খাওয়ানো, ক্রাশিং এবং ডিসচার্জ অর্জন করে।

জ' ক্রাশার মেশিনের স্পেসিফিকেশন:
